1.框架式剪力鉸背景介紹

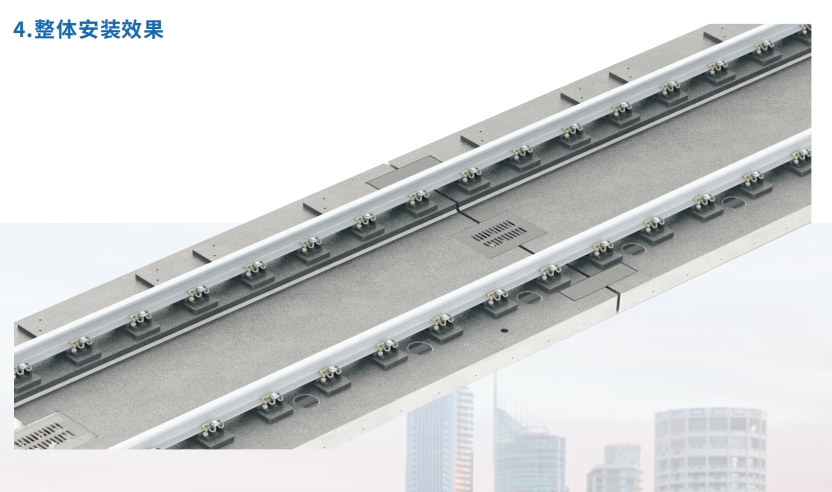

框架式剪力鉸應用于軌道系統中相鄰兩個預制浮置板的連接縫處，用來減小軌道垂向位移，且可以分擔鋼軌在跨越板縫處所承受的剪力，使板協調變形。采用整體式框架剪力鉸可以提升浮置板系統的整體性，同時提高其抗剪切、抗彎曲、抗扭轉性能。
增加其參振質量和提高浮置板的減振效果。
剪力鉸是在相鄰浮置板之間傳遞剪力的結構的重要部件，剪力鉸對浮置板起到連接，并提供一定剛度減小軌道垂向位移。

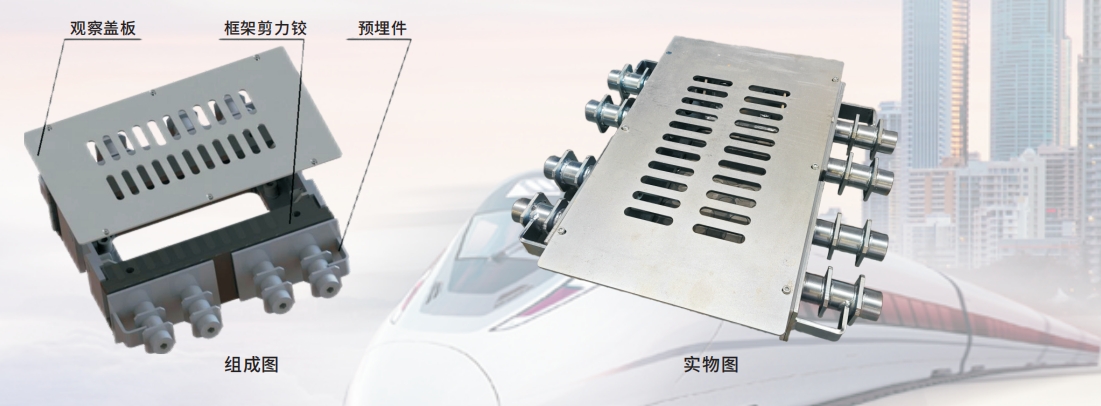

2.框架式剪力的組成
3.框架式剪力的材料及技術指標
框架式剪力鉸是整體性能優，且抗剪切、抗彎曲、抗扭轉剛度大。通過優化設計與計算，其抗
剪切剛度Kz可達十的十次方量級及以上，抗彎曲剛度Kb和抗扭剛度Kn轉亦可分別達到十的八次方
和十的九次方量級及以上，大大提高了浮置板軌道運行的平順性及其剛度。
